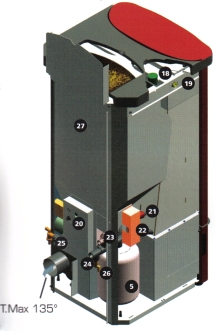

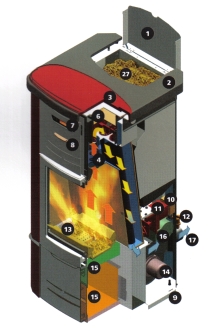

Querschnitt

1. Behälterabdeckung
2. Keramikabdeckung
3. Inspektionsdeckel
4. Rohrbündel
5. Ausgleichsbehälter 8 Liter (zum Schutz des Kessels)
6. Hebelgestänge Rohrbündel
7. Bedienfeld
8. Rüttelhebel für Turbolatoren
9. Stellfüße
10. Druckschalter rauchseitig
11. Getriebemotor und Hebelgestänge für die selbsttätige Reinigung des Glutbeckens
12. Kessel-Ablaßhahn mit Schlauchanschluß
13. Patentierter selbstreinigender Brenner
14. Rauchabsaugung
15. Aschekästen
16. Umwelzpumpe der Anlage
17. Rauchabzug
18. Entlüftungsventil
19. Aussparung für Temperaturfühler und Sicherheitsthermostat
20. Sicherheitsthermostat
21. Druckwandler
22. Elektronische Platine
23. Auf 3 bar tariertes Sicherheitsventil
24. Anlagenvorlauf
25. Anlagenrücklauf
26. Hahn zum Einlassen von Wasser in den Kessel
27. Behälter

Fernbedienung

• Sprachausgabefunktion
• Funkwellengestützter Raumtheermostat
• Wochen-Zeitthermostat mit 3 Tagesprogrammierungen Intuitives, leicht zugängliches Menü
• Großflächiger Bildschirm des Typs LCD, gestochen scharfes Bild wegen der Rückbeleuchtung und Entspiegelung des Bildschirms
• Wandhalterung

Bedienfeld

Die großzügig bemessene digitale Schalttafel ermöglicht die Steuerung des Ofens und vereinfacht das Ablesen und den Gebrauch der vorhanden Funktionen.

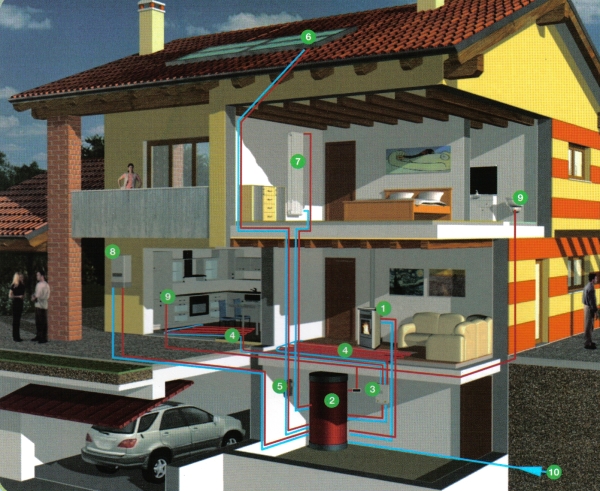

Ungefähres Funktionsschema für den Pelletkessel mit Solaranbindung.
1. Pelletkessel 2. Pufferspeicher 3. Heizverteiler mit Mischer 4. Bodenheizung 5. Solarstation
6. Solarkollektoren 7. Heizkörper 8. Gasheizkessel 9. Brauchwasser 10. Frischwasserzuleitung
